Siapa sangka, otak dari seluruh teknologi canggih hari ini mulai dari telepon pintar di genggamanmu, kendaraan listrik, hingga kluster superkomputer kecerdasan buatan (AI) berasal dari butiran pasir pantai yang tampak biasa? Ya, pasir silika (silica sand) adalah bahan baku utama pembuat kepingan semikonduktor. Namun, perjalanan merombak butiran pasir kasar menjadi sebuah microchip berukuran beberapa milimeter dengan miliaran transistor di dalamnya adalah keajaiban rekayasa manufaktur paling rumit yang pernah diciptakan manusia.
Proses transformasi ini melibatkan perpaduan antara ilmu kimia murni, fisika kuantum, teknik elektro, dan otomatisasi perangkat lunak tingkat tinggi. Setiap tahapannya dilakukan dalam standar presisi ekstrem yang tidak menoleransi kesalahan sekecil apa pun.
Bagi mahasiswa, lulusan baru (fresh graduates), dan praktisi di rumpun ilmu komputer, teknik (Teknik Elektro, Teknik Industri, Teknik Komputer, Teknik Informatika, Rekayasa Perangkat Lunak), serta bisnis digital, memahami setiap tahapan produksi microchip memberikan gambaran nyata tentang betapa krusialnya penguasaan teknologi terapan, metodologi penjaminan mutu (Quality Assurance), dan analisis data operasional di sektor teknologi tinggi.
Tahapan Utama Transformasi Pasir Silika Menjadi Microchip
Proses pembuatan semikonduktor dapat dibagi menjadi lima fase besar yang saling berkesinambungan secara presisi:
1. Ekstraksi dan Pemurnian Pasir Silika Menjadi Wafer Silikon
Langkah awal dimulai dengan mengambil pasir silika yang kaya akan kandungan silikon dioksida ($\text{SiO}_2$).
- Pemurnian Menjadi Electronic-Grade Silicon (EGS): Pasir silika dilebur dalam tanur listrik pada suhu lebih dari $1.900^\circ\text{C}$ dan diproses secara kimiawi untuk menghilangkan impuritas hingga mencapai tingkat kemurnian $99{,}9999999\%$ (nine nines).
- Pembentukan Batangan Silikon (Ingot): Silikon cair murni tersebut ditumbuhkan menjadi kristal silikon tunggal berbentuk silinder raksasa yang dinamakan ingot.
- Pemotongan Menjadi Kepingan Wafer (Wafer Slicing): Batangan ingot kemudian dipotong menggunakan gergaji kawat intan menjadi kepingan tipis bundar bernama wafer silikon. Wafer ini dilapis dan dipoles hingga permukaannya mengilap sempurna seperti cermin tanpa goresan mikroskopis.
2. Perancangan Logika Sirkuit Terpadu (IC Design)
Sebelum wafer silikon diproses secara fisik di pabrik, tim insinyur perancang sirkuit (IC Design Engineers) merancang cetak biru logika komputer.
- Pengodean Arsitektur Logika: Insinyur menggunakan bahasa deskripsi perangkat keras seperti Verilog atau VHDL untuk merancang fungsi prosesor, alokasi memori, dan jalur lalu lintas data.
- Simulasi dan Verifikasi Kode: Rancangan sirkuit disimulasikan menggunakan peranti lunak khusus (EDA Tools) berbasis sistem operasi Linux untuk memastikan tidak ada kesalahan logika (logic bug) sebelum diproduksi.
- Pembuatan Masker Fotografi (Photomask): Gambar pola cetak biru logika digital tersebut kemudian dikonversi menjadi lembaran kaca kuarsa berpresisi tinggi yang disebut photomask.
3. Proses Fabrikasi di Pabrik Steril (Wafer Fabrication)
Ini adalah tahap manufaktur paling mahal dan rumit yang berlangsung di dalam ruang steril berstandar khusus (Cleanroom Class 1/10). Wafer silikon akan melewati ratusan kali siklus pelapisan dan pencetakan logika:
- Fotolitografi (Photolithography): Wafer dilapisi cairan peka cahaya (photoresist), lalu disinari cahaya ultraviolet murni (EUV) melalui celah photomask. Sinar UV mencetak pola sirkuit mikroskopis ke atas permukaan wafer.
- Pengikisan Kimia (Etching) dan Doping Ion: Bagian silikon yang terkespos sinar akan dikikis secara kimiawi, lalu ditembakkan atom-atom ion doping untuk mengubah sifat kelistrikan silikon menjadi semikonduktor (pembentuk transistor).
- Metalisasi Interkoneksi (Metal Deposition): Ribuan lapisan jalur tembaga mikroskopis ditambahkan untuk menghubungkan miliaran transistor tersebut hingga membentuk satu sistem komputer yang utuh.
4. Pengujian dan Pengemasan (OSAT / Assembly & Test)
Setelah proses fabrikasi selesai, satu wafer silikon kini berisi ratusan hingga ribuan kepingan cip individu (bare die). Wafer ini dikirim ke fasilitas pengujian dan pengemasan (OSAT).
- Pengujian Wafer Awal (Wafer Probe Test): Mesin penguji otomatis (Automated Test Equipment / ATE) memeriksa setiap kepingan cip di atas wafer untuk menandai cip mana yang cacat dan mana yang berfungsi normal.
- Pemotongan Wafer (Wafer Dicing): Wafer dipotong presisi menggunakan pisau pemotong intan menjadi potongan kepingan cip terpisah.
- Pengemasan Tingkat Lanjut (Advanced Packaging): Kepingan cip yang lolos seleksi dipasang ke dalam cangkang pelindung berbahan resin/logam, lalu dihubungkan dengan kabel mikro atau pin koneksi (Flip-Chip / BGA) agar dapat dipasang pada papan sirkuit (PCB).
- Pengujian Akhir (Final Testing & QA): Insinyur Chip Testing merancang skrip otomatisasi (QA Automation) dan menggunakan metodologi Statistical Process Control (SPC) untuk menguji ketahanan suhu, kecepatan frekuensi, dan stabilitas kelistrikan cip secara real-time dengan standar mutu tanpa cacat (zero-defect policy).
5. Integrasi ke Perangkat Elektronik (System Integration)

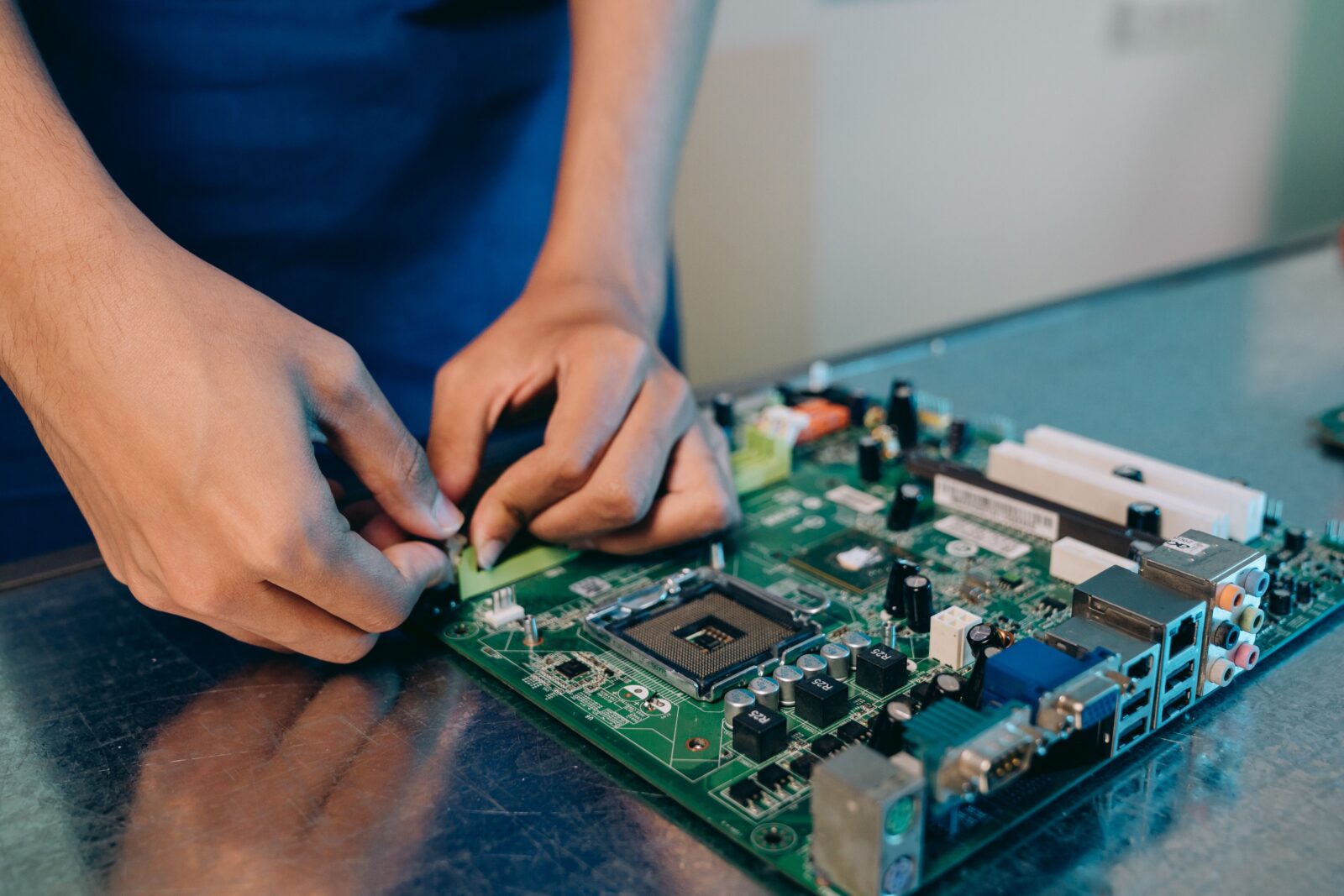

Microchip yang telah dikemas rapi dan lolos pengujian sertifikasi internasional siap dikirim ke pabrik manufaktur elektronik. Di sini, chip dipasang ke dalam papan sirkuit utama (motherboard) smartphone, komponen kendaraan listrik, atau rak server pusat data untuk menggerakkan ekosistem digital dunia.
Bahan Baku Awal vs Hasil Akhir Microchip
| Parameter Evaluasi | Pasir Silika (Bahan Baku Awal) | Microchip (Hasil Akhir) |
| Bentuk Fisik | Butiran pasir kasar melimpah | Kepingan padat presisi berukuran milimeter |
| Tingkat Kemurnian | Mengandung banyak zat campuran | Kemurnian silikon murni $99{,}9999999\%$ |
| Nilai Ekonomis | Sangat murah (Komoditas mentah) | Sangat mahal (Berorientasi nilai teknologi tinggi) |
| Kompleksitas | Struktur kimia sederhana ($\text{SiO}_2$) | Berisi miliaran transistor & jalur kabel mikro |
| Proses Pengolahan | Penambangan & pembersihan fisik | Ratusan siklus fisika, kimia, & pengujian otomatis |
5 Langkah Taktis Mahasiswa Mempersiapkan Diri Masuk ke Industri Chip
Bagi kamu mahasiswa yang berminat mengambil bagian dalam rantai manufaktur canggih ini, terapkan lima langkah persiapan taktis berikut:
- Kuasai Pemrograman Sistem dan Bahasa Deskripsi Perangkat Keras: Pelajari bahasa pemrograman C, C++, Rust, dan Python untuk otomatisasi sistem dan analisis data, serta pahami Verilog/VHDL untuk logika digital.
- Terbiasa Menggunakan Sistem Operasi Linux: Jalankan seluruh praktikum pengodingan dan simulasi di atas Linux, karena peranti lunak industri manufaktur (EDA tools) berjalan di atas Linux.
- Perdalam Metodologi Quality Assurance dan Logika Analitis: Pahami prinsip pengujian keandalan sistem dan kendali mutu statistik (Statistical Process Control / SPC) untuk melatih ketajaman troubleshooting.
- Dokumentasikan Seluruh Proyek Terapan di GitHub dan LinkedIn: Unggah skrip pengujian, rancangan logika digital, atau proyek analisis data operasional milikmu ke platform GitHub dan perbarui profil LinkedIn profesionalmu secara rapi.
- Asah Kemampuan Bahasa Inggris Teknis: Mengingat seluruh proses manufaktur semikonduktor menggunakan standar internasional dan lembar spesifikasi (datasheet) berbahasa Inggris, penguasaan bahasa Inggris teknis adalah modal mutlak.
